1. Khái niệm thang máng cáp?

Thang cáp (hay còn gọi là thang điện, thang máng cáp hoặc cable ladder) là thang dẫn dùng cho việc lắp đặt dây và cáp điện trong các tòa nhà, nhà máy, chung cư, cao ốc...

Máng cáp ( hay còn gọi là máng điện hoặc trays  trunking ) là máng dẫn dùng cho việc lắp đặt dây và cáp điện trong các nhà máy, chung cư, cao ốc...

Thang máng cáp là một công cụ hữu ích không chỉ mang lại tính tiết kiệm mà còn mang tính hình thức và bảo đảm cao cho các công trình building, bệnh viện cao tầng, khu nhà xưởng...

2. Ưu điểm khi sử dụng thang máng cáp

Thang máng điện giúp bảo vệ an toàn cho cáp và công nhân thi công, loại trừ rủi ro rách hoặc xây xước bề mặt trong máng cũng như không gây vết thương cho người thi công.

Đặc biệt thang mang cáp còn giảm thời gian lắp đặt. Hình dáng thang điện, khay điện rất cơ bản và vững chắc nên thuận tiện vận chuyển trong công trường. Các tool để thi công chỉ cần kìm cắt thép,  tua vít và chìa vặn ốc vít. Các phụ kiện thang cáp phong phú, thuận tiện lắp ghép và thực hiện thủ công giúp giảm bớt thời gian xây dựng. Nên đảm bảo rằng công việc thi công lắp đặt hệ thống khay được thực thi đúng quy định và hợp lệ để có thể phát huy hết tất cả các công năng và ưu điểm của mang cáp.

3. Sơ đồ thang máng điện tại các nhà cao tầng

Phân loại thang máng cáp

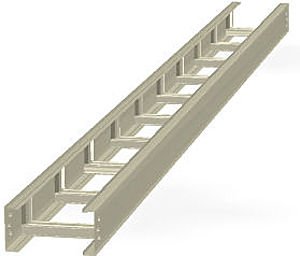

Thang cáp chữ I

Thang máng cáp thẳng

Dưới đây Công ty chúng tôi có một số hướng dẫn chọn mua khay cáp giúp quý vị có kỹ năng mua máng cáp tốt nhất:

1. Để nắm rõ các kiểu cable trays cũng như các mức giá không giống nhau để lựa chọn loại máng cáp đáp ứng tốt nhất các yêu cầu cũng như khả năng kinh tế của bạn.

- Loại máng cáp có lỗ thoáng (Trays) được thiết kế với các lỗ thoáng khí theo yêu cầu của customer. Loại khay cáp này thường được sử dụng cho các ứng dụng không được phép vượt quá hạn mức nhiệt độ trung bình.

2. Bước thứ 2 là lựa chọn loại vật liệu cũng như lớp sơn bên ngoài của máng cáp. Bởi vì hầu hết các máng cáp sẽ được sử dụng ở môi trường outdoor vì vậy bạn nên lựa chọn loại vật liệu cũng như lớp sơn bên ngoài phù hợp với môi trường lắp hệ thống máng cáp của mình.

- Loại máng cáp mạ kẽm nhúng nóng sử dụng được trong nhiều điều kiện khí hậu khác nhau, vì vậy trong thực tế chúng thường được sử dụng để bảo vệ cáp tại nhiều địa điểm có điều kiện khí hậu khác nhau.

- Loại máng cáp không mạ kẽm thường được sử dụng cho các ứng dụng indoor

- Loại máng cáp được làm bằng thép là loại máng cáp có giá thành cao đặc biệt được sử dụng trong nghành công nghiệp thực phẩm và các nghành công nghiệp hóa chất dầu. Loại máng cáp này thường được bảo vệ bằng một lớp nhựa đen.

- Loại máng cáp sơn tĩnh điện là loại máng cáp được bảo vệ bằng một lớp sơn sử dụng các công nghệ phun sơn truyền thống.

3. Giới hạn khả năng bảo vệ cáp của hệ thống máng cáp phụ thuộc vào cách lựa chọn độ dày và chiều cao máng cáp thích hợp. Để lựa chọn được loại máng cáp phù hợp hãy cân nhắc khoảng cách giữa các khay cáp hỗ trợ.

4. Xác định chiều cao cạnh cũng rất quan trọng, trong catalog kích thước này sẽ được quy định cụ thể ( 40, 48, 60, 75, 100, 150). Các kích thước này sẽ thay đổi theo trọng tải của máng cáp để phù hợp với tiêu chuẩn đỡ cáp của các loại máng cáp.

- Đường cáp sẽ được lắp đặt từ trước( vì vậy việc trang bị hiểu biết về cấu trúc xây dựng và lắp đặt máy móc, thiết bị là rất cần thiết)

- Hãy lưu ý các yêu cầu có thể về chiều cao của máng cáp để phù hợp với tổng trọng tải của hệ thống dây cáp

- Chiều cao và chiều rộng của máng cáp cần thích hợp với trọng tải của loại cáp đã chọn. Lựa chọn loại thang máng cáp có kích thước phù  hợp là rất quan trọng.

5. Các loại máng cáp khác nhau sẽ có kích thước chiều rộng khác nhau. Nếu cần hãy xác định chính xác chiều rộng của máng cáp thích hợp với quản lý cáp.

6. Lưu ý thứ 6 là đường bán kính của cable trunking, thông thường người ta sẽ sử dụng đường bán kính tối thiểu của cáp [định mức cho phép}.
